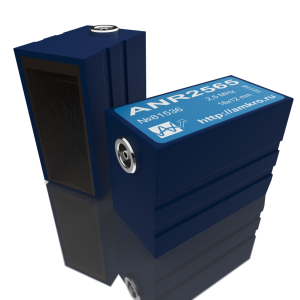

ANR25xx

Крупногабаритные наклонные совмещенные преобразователи на частоту 2,5 МГц

Прямоугольный пьезоэлемент 16 х 12 мм



Цены

Наименование

Артикул

Цена

В корзину

ANR2540 - преобразователь наклонный совмещенный крупногабаритный 2,5 МГц с углом ввода 40 градусов
(П121-2,5-40-А-005 ГАУР.433671.007)

19111

4 900

ANR2545 - преобразователь наклонный совмещенный крупногабаритный 2,5 МГц с углом ввода 45 градусов
(П121-2,5-45-А-005 ГАУР.433671.007)

19112

4 900

ANR2550 - преобразователь наклонный совмещенный крупногабаритный 2,5 МГц с углом ввода 50 градусов
(П121-2,5-50-А-005 ГАУР.433671.007)

19113

4 900

ANR2555 - преобразователь наклонный совмещенный крупногабаритный 2,5 МГц с углом ввода 55 градусов
(П121-2,5-55-А-005 ГАУР.433671.007)

19114

4 900

ANR2560 - преобразователь наклонный совмещенный крупногабаритный 2,5 МГц с углом ввода 60 градусов
(П121-2,5-60-А-0050 ГАУР.433671.007)

19115

4 900

ANR2565 - преобразователь наклонный совмещенный крупногабаритный 2,5 МГц с углом ввода 65 градусов
(П121-2,5-65-А-005 ГАУР.433671.007)

19116

4 900

ANR2570 - преобразователь наклонный совмещенный крупногабаритный 2,5 МГц с углом ввода 70 градусов
(П121-2,5-70-А-005 ГАУР.433671.007)

19117

4 900

Общее описание

Преобразователи наклонные совмещенные крупногабаритные поперечных волн общего назначения с большим размером пьезоэлемента и корпуса. Предназначены для типовых задач контроля. Размер пьезоэлемента 16х12 мм. Частота 2,5 МГц

Преимущества:
- Хорошая направленность в плоскости падения луча
- Хорошие энергетические характеристики
- Большой запас на износ
- Алюминиевый анодированный корпус с гальваническим покрытием
- Удобство удержания - боковые проточки

Недостатки:
- диапазон контроля от 15-20 мм и выше

Выпускаемые под торговой маркой "АМКРО" преобразователи и кабели - это гарантия надежности и качества.
Многоступенчатая система контроля качества на всех этапах производства и при отгрузке позволяет выпускать серийный продукт на уровне лучших мировых брендов по умеренным ценам.

На ультразвуковые пьезоэлектрические преобразователи нашего производства предоставляем пожизенную гарантию (кроме механических повреждений и износа)

Технические характеристики

Тип - контактный наклонный совмещённый поперечных волн малогабаритный

Обозначение по ГОСТ - П121-2,5-хх-А-005 ГАУР.433671.007

Номинальная частота преобразователя - 2,5 МГц ± 10%

Тип излучаемых волн - поперечные (сдвиговые)

Размер контактной поверхности - 39 х 20 мм

Габаритные размеры - 40 х 20 х 30 мм

Материал призмы - нормализованное оптическое оргстекло

Разъем и расположение - Lemo00.250 горизонтальный

Согласующий индуктивный элемент - встроенный

Материал корпуса - алюминиевый сплав с гальваническим покрытием
