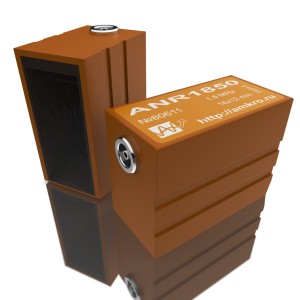

ANR18xx

Крупногабаритные наклонные совмещенные преобразователи на частоту 1,8 МГц

Прямоугольный пьезоэлемент 16 х 12 мм



Цены

Наименование

Артикул

Цена

В корзину

ANR1840 - преобразователь наклонный совмещенный крупногабаритный 1,8 МГц с углом ввода 40 градусов
(П121-1,8-40-А-005 ГАУР.433671.007)

19311

4 900

ANR1845 - преобразователь наклонный совмещенный крупногабаритный 1,8 МГц с углом ввода 45 градусов
(П121-1,8-45-А-005 ГАУР.433671.007)

19312

4 900

ANR1850 - преобразователь наклонный совмещенный крупногабаритный 1,8 МГц с углом ввода 50 градусов
(П121-1,8-50-А-005 ГАУР.433671.007)

19313

4 900

ANR1855 - преобразователь наклонный совмещенный крупногабаритный 1,8 МГц с углом ввода 55 градусов
(П121-1,8-55-А-005 ГАУР.433671.007)

19314

4 900

ANR1860 - преобразователь наклонный совмещенный крупногабаритный 1,8 МГц с углом ввода 60 градусов
(П121-1,8-60-А-0050 ГАУР.433671.007)

19315

4 900

ANR1865 - преобразователь наклонный совмещенный крупногабаритный 1,8 МГц с углом ввода 65 градусов
(П121-1,8-65-А-005 ГАУР.433671.007)

19316

4 900

ANR1870 - преобразователь наклонный совмещенный крупногабаритный 1,8 МГц с углом ввода 70 градусов
(П121-1,8-70-А-005 ГАУР.433671.007)

19317

4 900

Общее описание

Преобразователи наклонные совмещенные крупногабаритные поперечных волн общего назначения с большим размером пьезоэлемента и корпуса. Предназначены для типовых задач контроля. Размер пьезоэлемента 16х12 мм. Частота 1,8 МГц

Преимущества:
- Хорошая направленность в плоскости падения луча
- Хорошие энергетические характеристики
- Большой запас на износ
- Алюминиевый анодированный корпус с гальваническим покрытием
- Удобство удержания - боковые проточки

Недостатки:
- диапазон контроля от 15-20 мм и выше

Выпускаемые под торговой маркой "АМКРО" преобразователи и кабели - это гарантия надежности и качества.
Многоступенчатая система контроля качества на всех этапах производства и при отгрузке позволяет выпускать серийный продукт на уровне лучших мировых брендов по умеренным ценам.

На ультразвуковые пьезоэлектрические преобразователи нашего производства предоставляем пожизенную гарантию (кроме механических повреждений и износа)

Технические характеристики

Тип - контактный наклонный совмещённый поперечных волн малогабаритный

Обозначение по ГОСТ - П121-1,8-хх-А-005 ГАУР.433671.007

Номинальная частота преобразователя - 1,8 МГц ± 10%

Тип излучаемых волн - поперечные (сдвиговые)

Размер контактной поверхности - 39 х 20 мм

Габаритные размеры - 40 х 20 х 30 мм

Материал призмы - нормализованное оптическое оргстекло

Разъем и расположение - Lemo00.250 горизонтальный

Согласующий индуктивный элемент - встроенный

Материал корпуса - алюминиевый сплав с гальваническим покрытием
