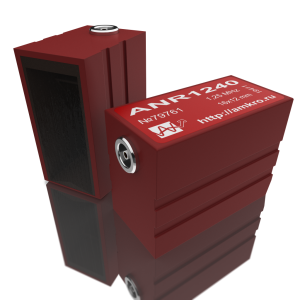

ANR12xx
Крупногабаритные наклонные совмещенные преобразователи на частоту 1,25 МГц
Прямоугольный пьезоэлемент 16 х 12 мм
Цены
Наименование
Артикул
Цена
В корзину
ANR1240 - преобразователь наклонный совмещенный крупногабаритный 1,25 МГц с углом ввода 40 градусов
(П121-1,25-40-А-005 ГАУР.433671.007)
19411
4 900
ANR1245 - преобразователь наклонный совмещенный крупногабаритный 1,25 МГц с углом ввода 45 градусов
(П121-1,25-45-А-005 ГАУР.433671.007)
19412
4 900
ANR1250 - преобразователь наклонный совмещенный крупногабаритный 1,25 МГц с углом ввода 50 градусов
(П121-1,25-50-А-005 ГАУР.433671.007)
19413
4 900
ANR1255 - преобразователь наклонный совмещенный крупногабаритный 1,25 МГц с углом ввода 55 градусов
(П121-1,25-55-А-005 ГАУР.433671.007)
19414
4 900
ANR1260 - преобразователь наклонный совмещенный крупногабаритный 1,25 МГц с углом ввода 60 градусов
(П121-1,8-60-А-0050 ГАУР.433671.007)
19415
4 900
ANR1265 - преобразователь наклонный совмещенный крупногабаритный 1,25 МГц с углом ввода 65 градусов
(П121-1,25-65-А-005 ГАУР.433671.007)
19416
4 900
ANR1270 - преобразователь наклонный совмещенный крупногабаритный 1,25 МГц с углом ввода 70 градусов
(П121-1,25-70-А-005 ГАУР.433671.007)
19417
4 900
Общее описание
Преобразователи наклонные совмещенные крупногабаритные поперечных волн общего назначения с большим размером пьезоэлемента и корпуса. Предназначены для типовых задач контроля. Размер пьезоэлемента 16х12 мм. Частота 1,25 МГц
Преимущества:
- Хорошая направленность в плоскости падения луча
- Хорошие энергетические характеристики
- Большой запас на износ
- Алюминиевый анодированный корпус с гальваническим покрытием
- Удобство удержания - боковые проточки
Недостатки:
- диапазон контроля от 15-20 мм и выше
Выпускаемые под торговой маркой "АМКРО" преобразователи и кабели - это гарантия надежности и качества.
Многоступенчатая система контроля качества на всех этапах производства и при отгрузке позволяет выпускать серийный продукт на уровне лучших мировых брендов по умеренным ценам.
На ультразвуковые пьезоэлектрические преобразователи нашего производства предоставляем пожизненную гарантию (кроме механических повреждений и износа)
Технические характеристики
Тип - контактный наклонный совмещённый поперечных волн малогабаритный
Обозначение по ГОСТ - П121-1,25-хх-А-005 ГАУР.433671.007
Номинальная частота преобразователя - 1,25 МГц ± 20%
Тип излучаемых волн - поперечные (сдвиговые)
Размер контактной поверхности - 39 х 20 мм
Габаритные размеры - 40 х 20 х 30 мм
Материал призмы - нормализованное оптическое оргстекло
Разъем и расположение - Lemo00.250 горизонтальный
Согласующий индуктивный элемент - встроенный
Материал корпуса - алюминиевый сплав с гальваническим покрытием
